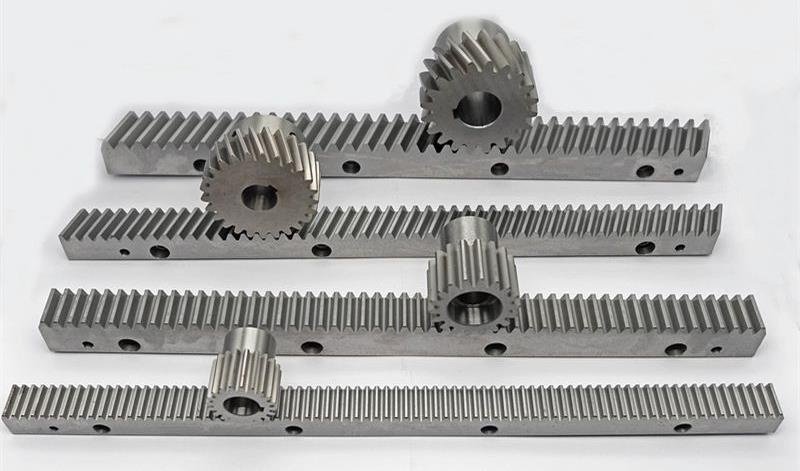

齿条
齿条是机械工业中的基础部件，也是不可缺氨赡主要部件，普遍应用在机床、电力系统、冶金机械、农业机械和运输机械等工业装备中。接下来尊龙凯时科技小编一例齿条自动化生产线刷新计划。
在装备制造智能化生长的趋势下，我国某齿条生产企业齿条生产装备只在少数的几个工序实现自动化，大都工序需人工辅助，部分工序仍完全人工操作，齿条各加工装备相互伶仃，工序间转运由人工手持搬运。由于齿条生产工序多，转运频率高，造成工人劳动强度大。同时，操作车间噪音大，有损工人身体康健。更严重的问题是，今生产现状下，齿条生产效率低，产能难以突破，经济效益差，制约企业生长。
工程师深入该企业生产车间，详细调研相识齿条生产的工艺历程、职员加入情形，依附富厚的自动化装备研制与刷新履历，在不改变齿条生产原工序顺序的情形上，对齿条伶仃加工装备举行刷新提升与无误差联动，形成整线。
刷新前工序
齿轮从粗加工坯推测制品需要经由立加、粗磨外圆、粗滚齿、热处置惩罚、校直、精磨外圆、精滚齿、探伤、退磁、洗濯、压轴承、铆压挡圈工序。其中立加、粗磨、校直工件水平安排夹具上，粗滚齿、热处置惩罚工件竖直安排夹具上，校直之前与校直之后的工序划分由两类操作工人辅助操作完成，其中的探伤工序完全需要人工审查裂纹。

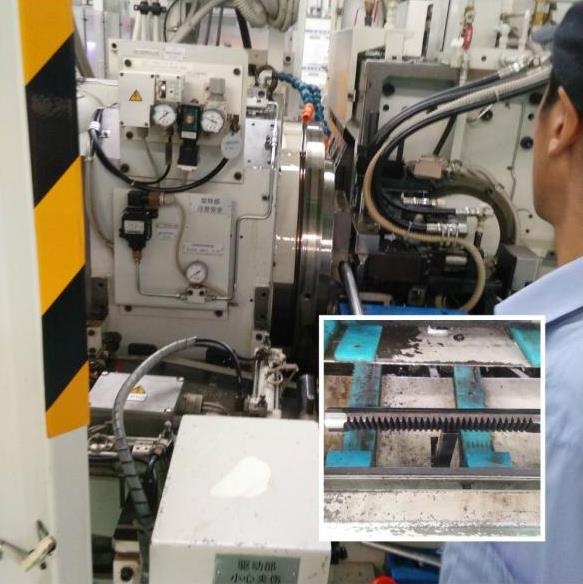

车间生产图
刷新后的自动生产线
自动生产线由：步进上料机、切换缓存工装、移念头械手、机械手运行轨道、视觉磨练系统、供电系统、清静防护系统、控制系统等组成，实现质料自动转运、上线、加工工位转换、下线、制品转运入库等功效。
齿条生产线计划总图
主要结构运行流程先容
步进上料机运行状态
步进上料机缓存仓上料——步进上料机启动——（步进运送机构——运行 ——物料检查——下料）循环运行——阻止——关机
切换缓存工装运行状态
切换缓存工装启动——（（上料——物料检查）上料完毕——（下料——物料检查）下料完毕——定位装置翻开——旋转切换——定位装置关闭）循环运行—— 关机
控制系统先容
控制系统接纳DCS控制系统，由转运控制、工位转换控制、缓存存取料检测控制、视觉磨练控制、分选控制等控制部分组成� ？刂葡低乘剂康阶氨傅脑诵锌煽啃浴⑸缎枰�，PLC部分输入输出点预留15%富余量。
刷新的齿条自动生产线具备结构精简、操作浅易、规格替换简朴、维护本钱低、主体机构具备兼容交流性，能顺应多规格、生产效率高的优势，班产由原来的400个/8h提升到650个/8h，解放人工，提高生产效率，资助客户乐成解决问题。
